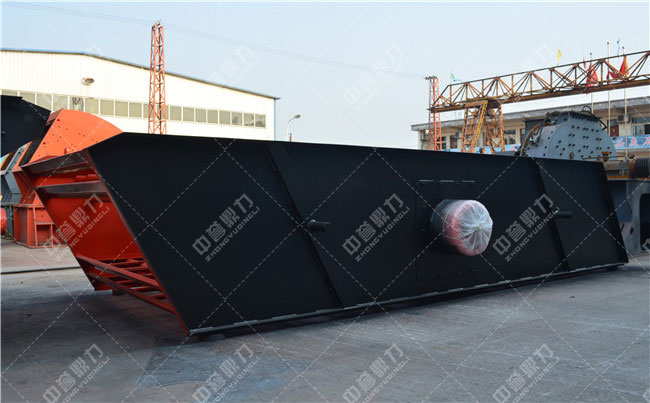

圆振动筛

圆振动筛

咨询

【进料粒度】:≤150mm

【生产能力】:70-500t/h

【适用物料】:石灰石、青石、花岗岩等矿山石料筛分

【应用范围】:采矿、冶金、矿山、建材、砂石、化工、煤炭行业中的颗粒状物料的筛分

拨打电话立享优惠:183-3606-5555

圆振动筛又叫圆振筛,是采石场岩石分级的重要机械,普遍使用在矿山、建材、选煤、能源、化工等工业。形式很多分为座式和吊式两种。通常情景下以座式为很多,振源使用偏心块或偏心轴,两种振源搅拌使用也比较很多。是一种多层数、矿山振动筛 。筛选分级性能多,会有结构、激振力强、筛选分级效能高、振动杂音低、坚固、易检验维修、使用安等优势。

工作原理


圆振动筛

圆振动筛的碎石原理是振动电机安装在筛箱侧板上,并由电机通过带驱动其运行,使其出现离心惯性力,迫使筛箱出现时间性往复振动,其运动轨迹近似于圆形;当被筛选分级岩石进入筛面后,由于筛面的振动使筛面上的岩石层松散并离开筛面跳起,小颗粒岩石能透过料层下落,而大颗粒岩石不能透过料层,使原本杂乱无章的颗粒群出现了析离,形成了小颗粒在下、大颗粒在上的排列规则;到达筛面的细颗粒,小于筛孔者透筛,达成了粗、细粒分离,完毕筛选分级;此时,卡在筛孔中的颗粒将被振出,筛孔不出现堵塞。

优势特点

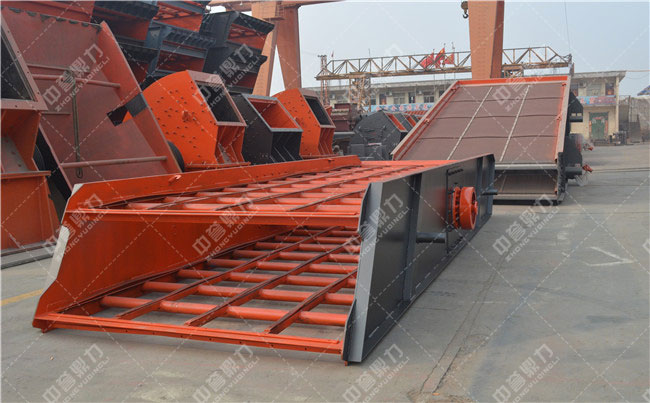

圆振动筛特点

1、环槽铆钉联接、结构专门,坚固。

2、使用轮胎联轴器,柔性衔接,运行平稳。

3、采筛子横梁与筛箱使用高受力性能螺丝,构造简单,易检验维修快速。

4、使用块偏心做为激振力,激振力强、电耗低、杂音低。

5、使用小振动幅度,高频率,大歪斜度结构,使该机筛选分级效能高、解决大。

6、振动器使用大游隙轴承,稀油润滑、杂音低、时间长。另零件通用性强,易检验维修。

7、多种筛选分级辅助配合,更多地理解用户个性化的筛选分级需要,符合不同工业的需要,符合筛选分级目的。

操作要点

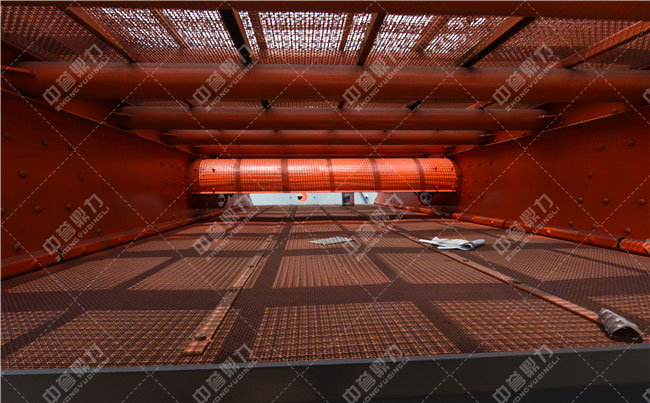

圆振动筛筛网

1、圆振动筛应在筛面无筛分石料的情景下开启,尽可能避免带料开机;

2、圆振动筛运行平稳后才能喂料。停车前应先停止喂料,待筛面上石料筛分完后再停机;

3、圆振动筛运行过程当中应常常观察筛机运行情景,如运动不正常或异常声响,应立即停机检验,找出因素,排除问题。

技术参数

轻型振动筛参数:

型号 筛面层数 激振器 筛网面积(㎡) 角度(°) 振幅(kw) 处理能力(t/h) 电机功率(kw-6级)
DL2YKQ1860 2 JF90 10.8 27 5-7 40-250 15
DL2YKQ2060 2 JF90 12 27 5-7 50-350 15
DL2YKQ2260 2 JF90 13.2 27 5-7 60-380 15
DL2YKQ2270 2 JF90 15.4 27 5-7 60-380 18.5
DL2YKQ2460 2 JF90 14.4 27 5-7 70-400 15
DL2YKQ2470 2 JF90 16.8 27 5-7 70-400 18.5
DL2YKQ2660 2 JF90 15.6 27 5-7 80-450 18.55
DL2YKQ2670 2 JF90 18.2 27 5-7 80-450 22
DL3YKQ1860 3 JF90 10.8 27 5-7 40-250 18.5
DL3YKQ2060 3 JF90 12 27 5-7 50-350 18.5
DL3YKQ2260 3 JF90 13.2 27 5-7 60-380 18.5
DL3YKQ2270 3 JF90 15.4 27 5-7 60-380 22
DL3YKQ2460 3 JF90 14.4 27 5-7 70-400 18.5
DL3YKQ2470 3 JF90 16.8 27 5-7 70-400 22
DL3YKQ2670 3 JF90 18.2 27 5-7 80-450 22

重型振动筛参数:

型号 筛面层数 激振器 筛网面积(㎡) 角度(°) 振幅(mm) 处理能力(t/h) 电机功率(kw-6级)
DL2YKZ2060 2 JF150 14.4 24 6-8 60-350 30
DL2YKZ2470 2 JF150 16.8 24 6-8 60-350 45
DL2YKZ2670 2 JF150 18.2 24 6-8 80-450 45
DL2YKZ3070 2 JF150 21 24 6-8 100-600 45
DL2YKZ3080 2 JF200 24 24 6-8 100-600 45
DL2YKZ3680 2 JF200 28.8 25 6-8 200-900 90
DL3YKZ2460 3 JF200 14.4 24 6-8 60-300 45
DL3YKZ2470 3 JF200 16-8 24 6-8 60-300 55
DL3YKZ2670 3 JF200 18.2 24 6-8 80-400 75
DL3YKZ3070 3 JF200 21 24 6-8 100-500 75
DL3YKZ3680 3 JF200×2 28.8 25 6-8 200-800 75×2

注:参数变更恕不另行通知,实际数据以实物为准。
